윤곽공차의 확장 3 : 불균일한 공차영역의 정의 (비트윈, 프롬투, NONUNIFORM)

윤곽공차는 트루 프로파일을 기준으로 공차영역을 생성한다. 별도의 표기가 없다면 이 공차영역의 너비는 프로파일 전체에 걸쳐 일정하다. 단순하고 직관적인 이 방식은 대부분의 경우에 적합하지만, 설계 현장에서는 곡면의 구간마다 요구되는 정밀도가 다른 상황이 빈번하게 발생한다. 가령 조립 접촉면은 엄격하게, 비접촉 곡면 구간은 느슨하게 통제해야 하는 경우가 그렇다. 또한 한 구간에서 다른 구간으로 공차가 급격하게 바뀌면 제조 및 검사 해석에 문제가 생길 수 있다. ASME Y14.5 표준은 이러한 요구를 충족시키기 위해 불균일 공차영역을 정의하는 세 가지 도구를 제공한다. 비트윈 심볼, 프롬투 심볼, 그리고 NONUNIFORM 표기가 그것이다.

균일 공차영역

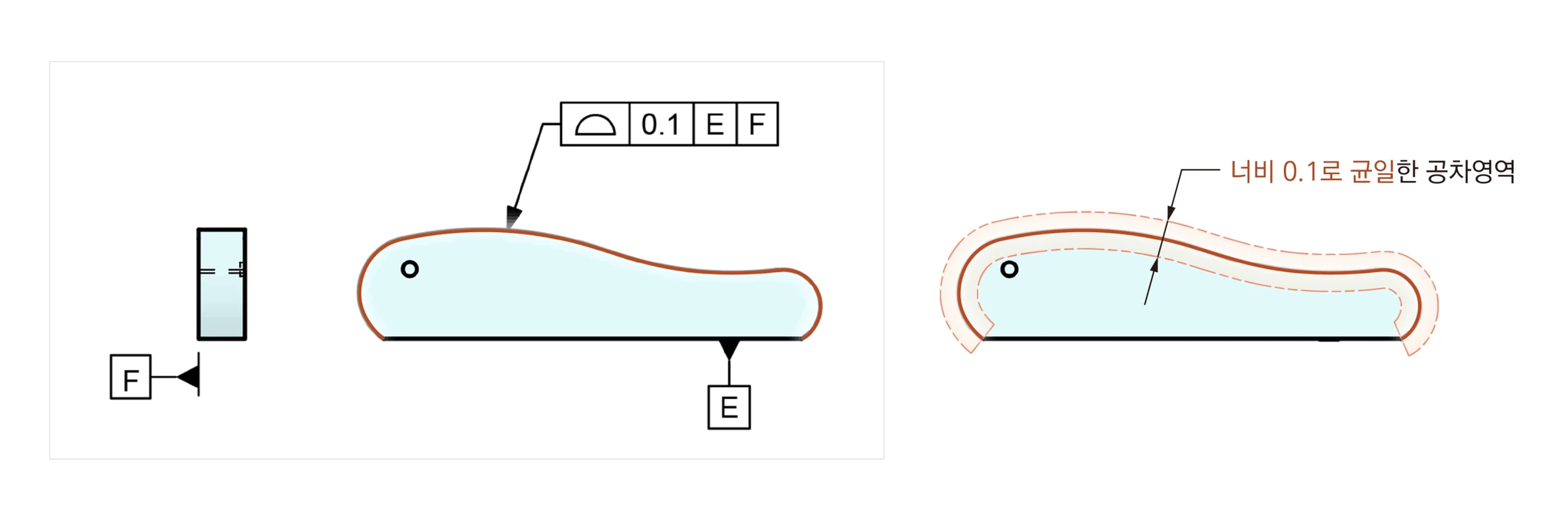

윤곽공차를 정의하면 트루 프로파일을 중심으로 한 균일한 공차영역이 만들어진다. 공차값이 0.1이라면 트루 프로파일 양쪽으로 각각 0.05씩, 총 너비 0.1인 띠 모양의 공차영역이 프로파일 전체 구간에 걸쳐 일정하게 형성된다. 트루 프로파일과 공차영역 경계면 사이의 거리가 어느 지점에서나 동일하다. 실제 부품의 서피스는 이 균일한 공차영역 안에 완전히 포함되어야 합격이다.

이 방식은 표현이 단순하고 해석이 명확하다는 장점이 있다. 그러나 복잡한 형상을 가진 부품에서는 모든 구간에 동일한 공차를 적용하는 것이 오히려 비효율적이거나 현실과 맞지 않을 수 있다. 불필요하게 엄격한 공차는 제조 비용을 높이고, 반대로 지나치게 느슨한 공차는 기능을 위협한다. 이것이 불균일 공차영역 정의 방법이 필요한 이유다.

비트윈 심볼(↔) — 구간별로 공차를 따로 지정한다

비트윈 심볼은 양방향 화살표(↔)로 표기하며, FCF 아래에 시작점 문자와 끝점 문자를 기입한다. 예를 들어 FCF 아래에 A↔B로 표기하면 A점과 B점 사이의 구간에만 해당 공차가 적용된다는 의미다. 이 방식을 활용하면 하나의 윤곽면을 여러 구간으로 나누어 구간마다 서로 다른 공차를 독립적으로 지정할 수 있다.

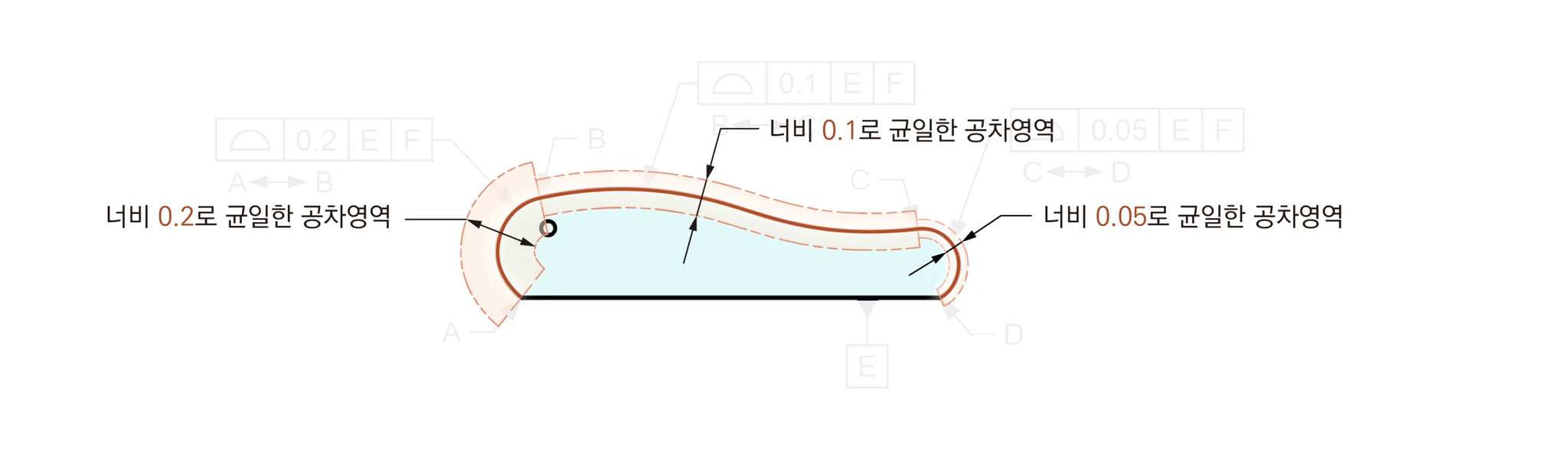

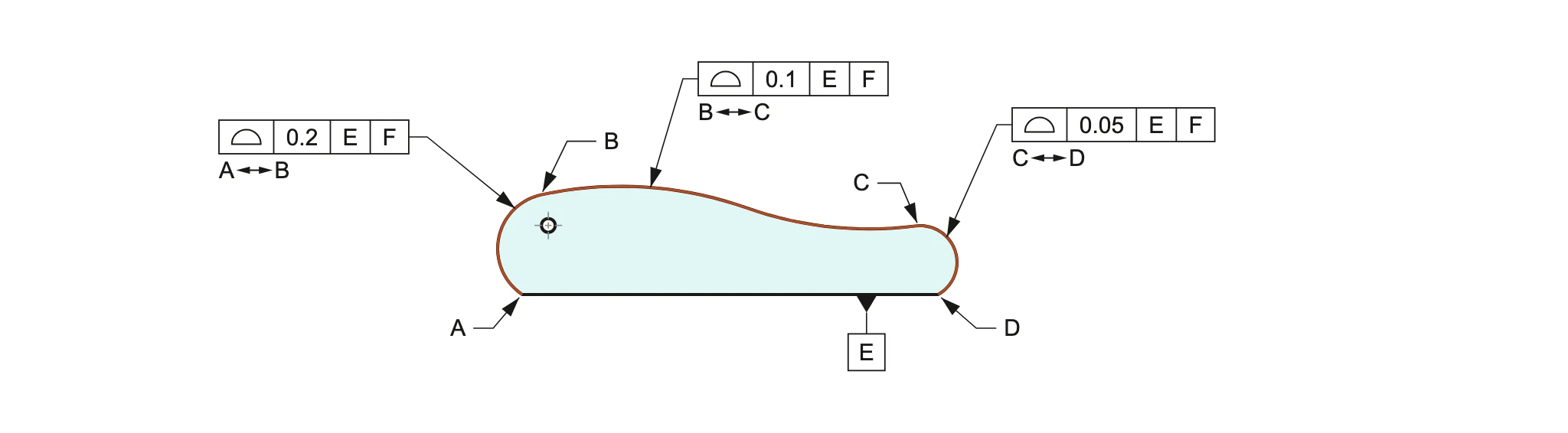

예를 들어 A↔B 구간에는 공차 0.2, B↔C 구간에는 공차 0.1, C↔D 구간에는 공차 0.05를 각각 지정하면, 세 구간의 공차영역 너비가 서로 다른 불균일 공차영역이 구성된다. 각 FCF의 지시선은 해당 공차가 통제하는 구간을 가리키며, 비트윈 심볼이 그 구간의 경계를 명확히 정의한다.

그러나 비트윈 심볼을 사용한 불균일 공차에는 구조적 한계가 있다. 구간 경계 지점, 즉 A와 B가 만나는 지점에서 공차값이 0.2에서 0.1로 갑자기 달라지기 때문이다. 이 급격한 변화는 제조와 검사 단계에서 해석의 불연속성을 만들어낼 수 있다.

프롬투 심볼(→) — 공차가 부드럽게 변하도록 정의한다

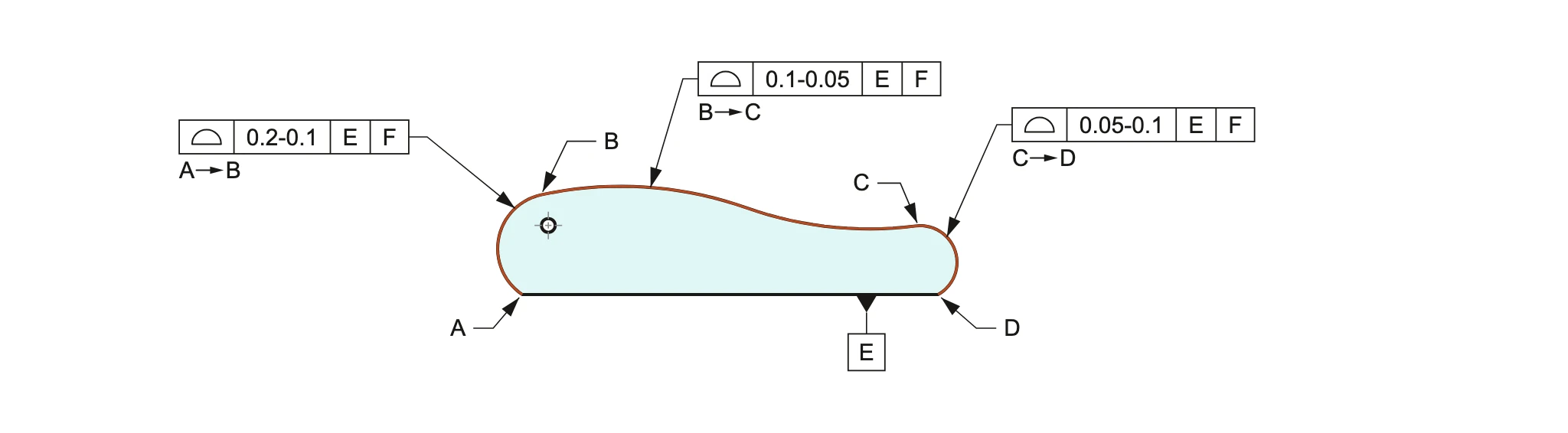

비트윈 심볼의 경계 불연속 문제를 해결하기 위해 프롬투 심볼(→)이 사용된다. 프롬투 심볼은 단방향 화살표(→)로 표기하며, FCF 아래에 시작점 문자와 끝점 문자를 기입한다. 비트윈 심볼과 다른 결정적 차이는 FCF의 공차값이 하나가 아니라 두 개라는 점이다. 예를 들어 공차값이 "0.2-0.1"이고 아래에 A→B로 표기되어 있다면, A점에서는 공차 0.2가 적용되고 B점에서는 공차 0.1이 적용되며, A와 B 사이에서는 공차가 0.2에서 0.1로 선형적으로 점진 변화하는 공차영역이 생성된다.

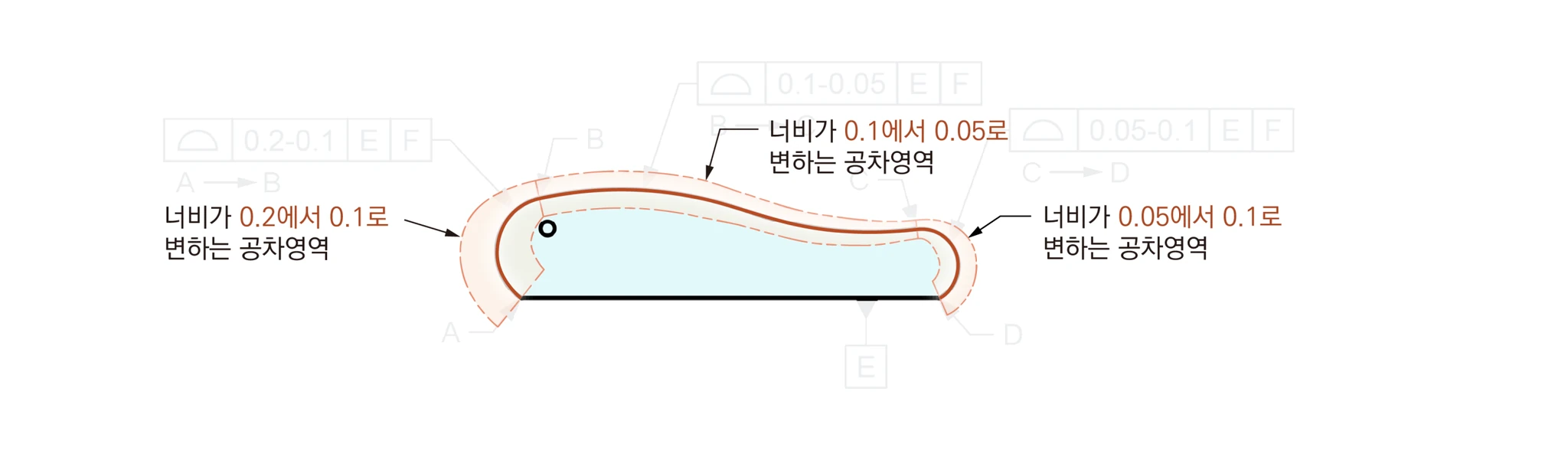

그림에서 볼 수 있는 것처럼, 세 개의 프롬투 구간을 연결하면 공차가 A점에서 B로 가면서 0.2→0.1, B에서 C로 가면서 0.1→0.05, C에서 D로 가면서 0.05→0.1로 각각 부드럽게 전환된다. 구간 경계에서도 앞 구간의 끝 공차값과 다음 구간의 시작 공차값이 일치하도록 설계하면, 전체 프로파일에 걸쳐 급격한 변화없이 매끄럽게 변화하는 공차영역을 구현할 수 있다. 이 방식은 비트윈 심볼보다 더 자연스럽고 제조 친화적인 불균일 공차 표현 방법이다.

NONUNIFORM — 모델 데이터로 공차영역 경계를 직접 정의한다

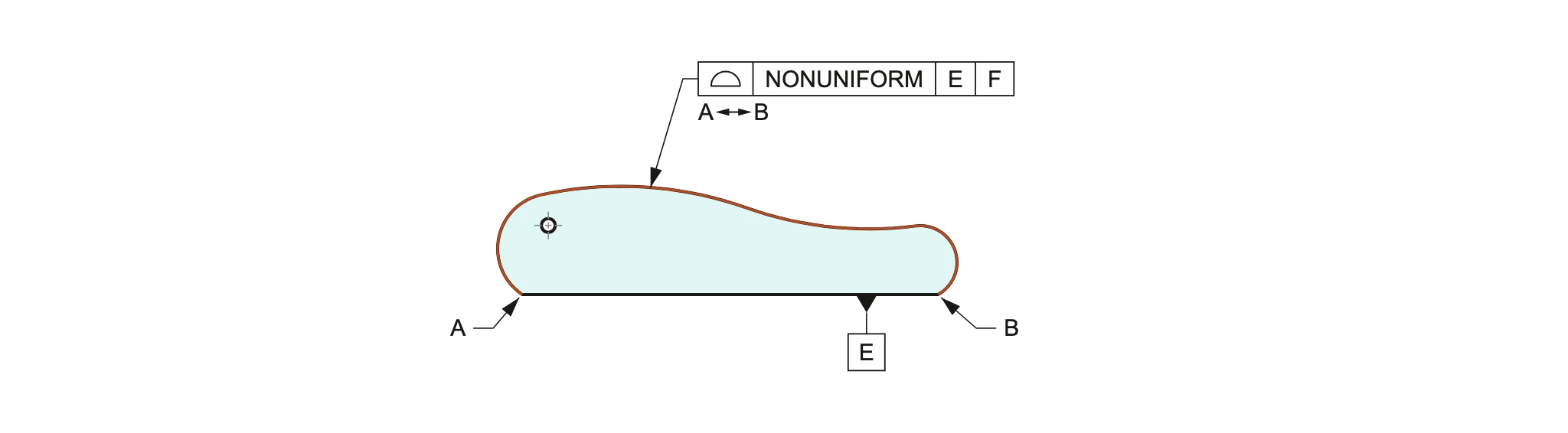

비트윈이나 프롬투 심볼로도 표현하기 어려운 복잡한 불균일 공차영역이 필요할 때는 NONUNIFORM 표기를 사용한다. 이 경우 FCF의 공차값 칸에 수치 대신 "NONUNIFORM"이라는 문자를 기입한다.

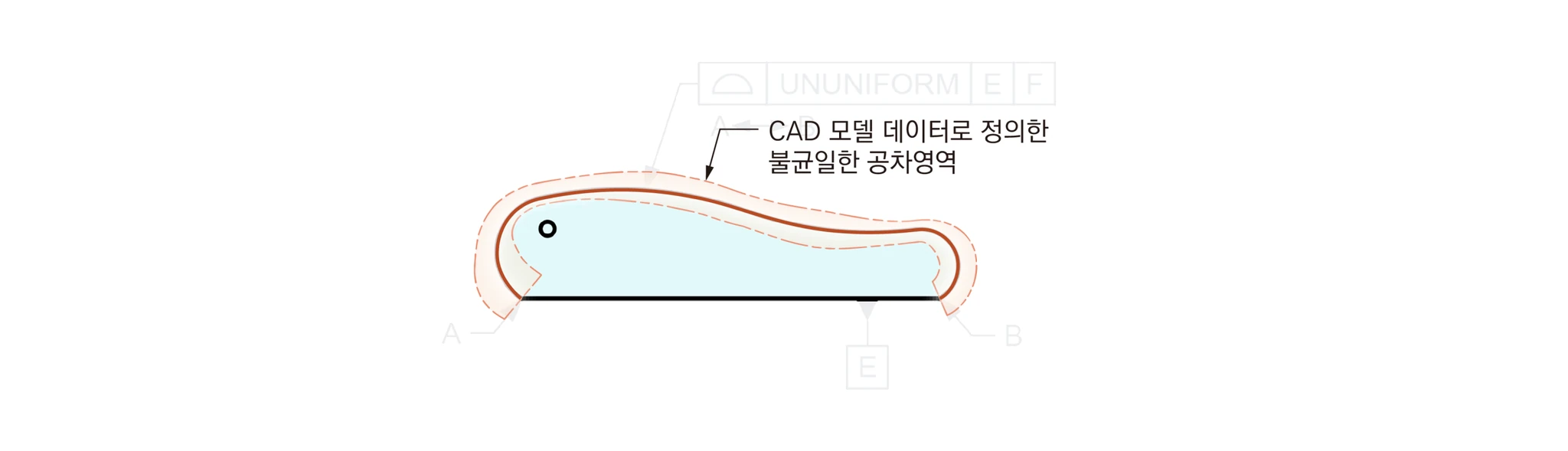

공차영역의 실제 경계는 CAD 모델 데이터에 정의되어 있으며, 도면에 표현할 때는 베이직 치수와 이점쇄선(가상선)으로 공차영역의 경계를 직접 나타낸다.

NONUNIFORM은 비대칭이거나 위치에 따라 불규칙하게 변화하는 공차영역처럼, 수치 하나 또는 두 개로는 정의할 수 없는 경우에 적합하다. 3D 모델 기반 설계(MBD) 환경에서 특히 유용하며, 공차영역의 복잡한 형태 전체를 모델 데이터에 담아 도면과 연동하는 방식이다.

공차영역의 경계를 모델 테이터에서 정의하고 있다면, FCF에 공차값을 대신 "NONUNIFORM"을 표기한다. 불균일 공차영역 경계를 도면에 표현할 때는 공차영역의 경계를 베이직 치수와 이점쇄선으로 나타낸다.

마무리

불균일 윤곽공차는 단순히 값이 다른 여러 공차를 나열하는 것이 아니라, 부품의 기능과 제조 현실을 동시에 반영하는 정밀한 설계 언어다. 비트윈 심볼은 구간별로 공차를 정의하여 명확함을 제공하고, 프롬투 심볼은 구간 경계에서의 공차 불연속을 제거하여 보다 현실적인 공차 변화를 표현한다. NONUNIFORM은 이 두 방법으로도 담을 수 없는 복잡한 공차 형태를 모델 데이터와 연계하여 완성한다. 세 방법을 이해하고 적절히 선택하는 능력은 곧 복잡한 자유곡면 부품을 설계하는 데 있어 공차를 단순한 허용 범위가 아닌, 기능을 보장하는 정밀한 설계 요소로 다루는 출발점이 된다.
