기하공차 처음 배우는 사람을 위한 1페이지 GD&T 정리

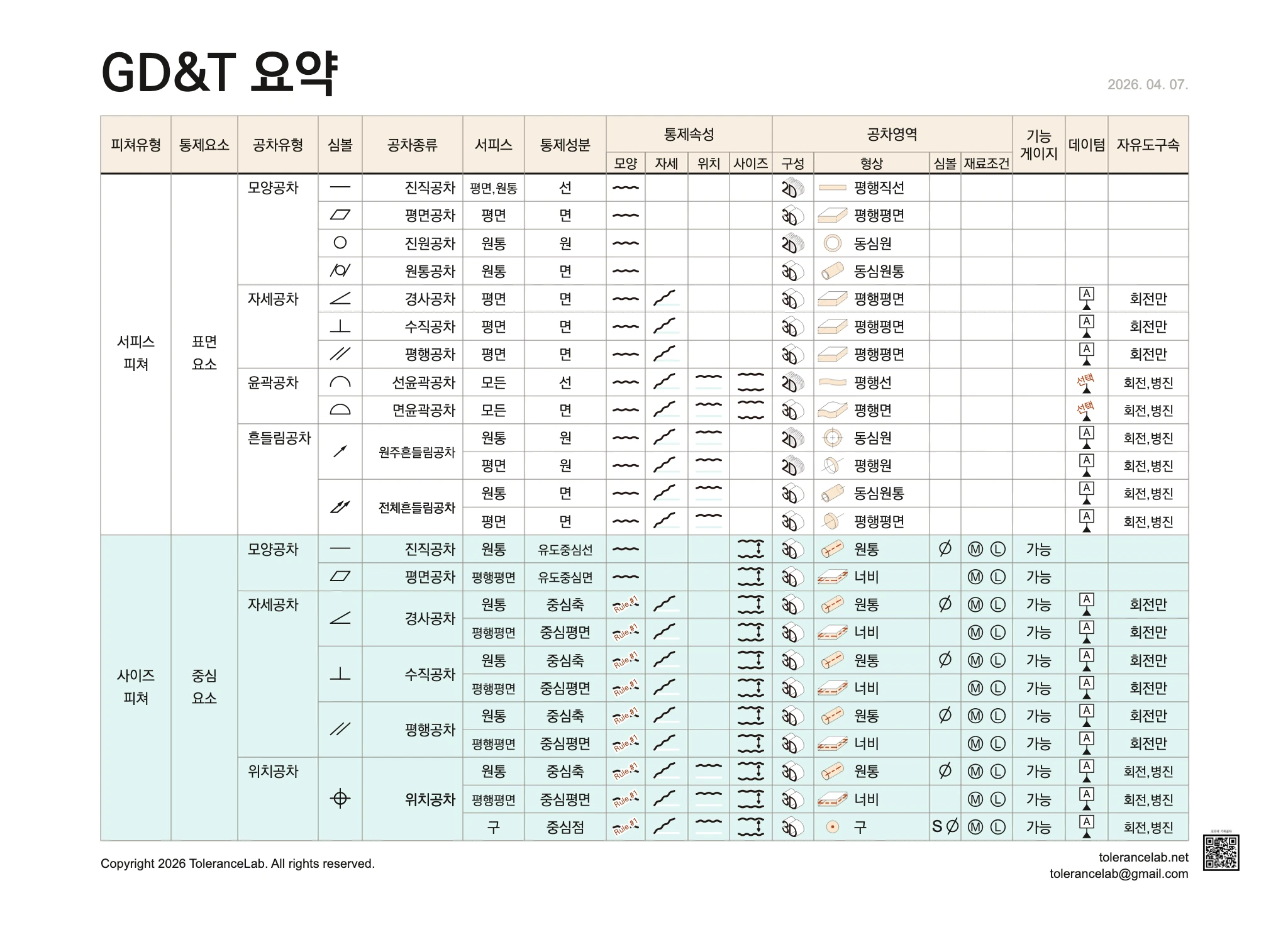

GD&T는 12개 공차로 이루어진 체계다. 처음 마주하면 심볼도 낯설고, 어떤 공차가 어떤 기능을 하는지 파악하기 어렵다. 이 표는 그 12개 공차를 하나의 구조 안에 배치해 전체 그림을 한눈에 볼 수 있도록 정리한 것이다.

표는 크게 두 영역으로 나뉜다. 위쪽은 서피스 피쳐, 아래쪽은 사이즈 피쳐다. 서피스 피쳐는 면이나 선 자체를 통제한다. 사이즈 피쳐는 원통이나 두 평행평면처럼 사이즈가 정의되는 형상의 중심 요소—중심축, 중심면, 중심점—를 통제한다. 같은 공차 심볼이라도 어떤 피쳐에 적용하느냐에 따라 통제하는 요소와 공차 영역이 달라지기 때문에, 이 구분이 표의 뼈대가 된다.

공차 유형은 모양공차, 자세공차, 윤곽공차, 흔들림공차, 위치공차의 다섯 그룹으로 묶인다. 모양공차는 데이텀 없이 피쳐 자체의 형상을 통제하고, 자세공차는 데이텀을 기준으로 각도 관계를 통제하며, 위치공차는 피쳐의 위치 관계를 통제한다. 윤곽공차와 흔들림공차는 모양, 자세, 위치를 동시에 통제할 수 있는 강력한 공차이다.

각 행에는 공차가 모양·자세·위치·사이즈 중 어느 속성을 통제하는지, 공차 영역이 어떻게 구성되며, 형상은 어떠한지, 재료조건 적용이 가능한지, 데이텀이 필요한지, 자유도를 어떻게 구속하는지가 함께 표시되어 있다. 이 열들을 가로로 읽으면 공차 하나의 성격이 요약된다.

이 표를 처음부터 외울 필요는 없다. 공차를 선택할 때 어떤 피쳐를 통제하려는지, 데이텀이 필요한지, 원하는 공차 영역의 형상이 무엇인지를 기준으로 표를 따라가다 보면 자연스럽게 적합한 공차 종류에 도달하게 된다. 체계를 이해하면, 표는 참조 도구가 된다.
