윤곽공차의 확장 2 : 범위지정 (비트윈, 올어라운드, 올오버)

윤곽공차를 적용할 때, 설계자가 결정해야 할 것은 공차값만이 아니다. 그 공차가 부품의 어느 범위에 적용되는지를 명확히 정의하는 것 역시 설계 의도를 완성하는 핵심 요소다. 보통 윤곽공차는 트루 프로파일을 중심으로 하여 트루 프로파일이 갑자기 달라지는 곳까지를 적용범위로 한다.

하지만 이 보통의 적용범위가 설계의도와 맞지 않거나, 프로파일이 하나의 면에서 다른 면으로 매끄럽게 이어지거나 연결되어, 시작지점과 끝지점이 모호할 수 있다. 이러한 경우 설계의도를 명확하게 하거나 해석의 불확실성을 제거하기 위해 ASME Y14.5 표준은 윤곽공차의 적용 범위를 명시적으로 명확하게 나타낼 수 있는 세 가지 심볼을 제공한다. 비트윈(Between), 올어라운드(All Around), 올오버(All Over) 심볼이 그것이다.

기본 윤곽공차의 범위 해석 원칙

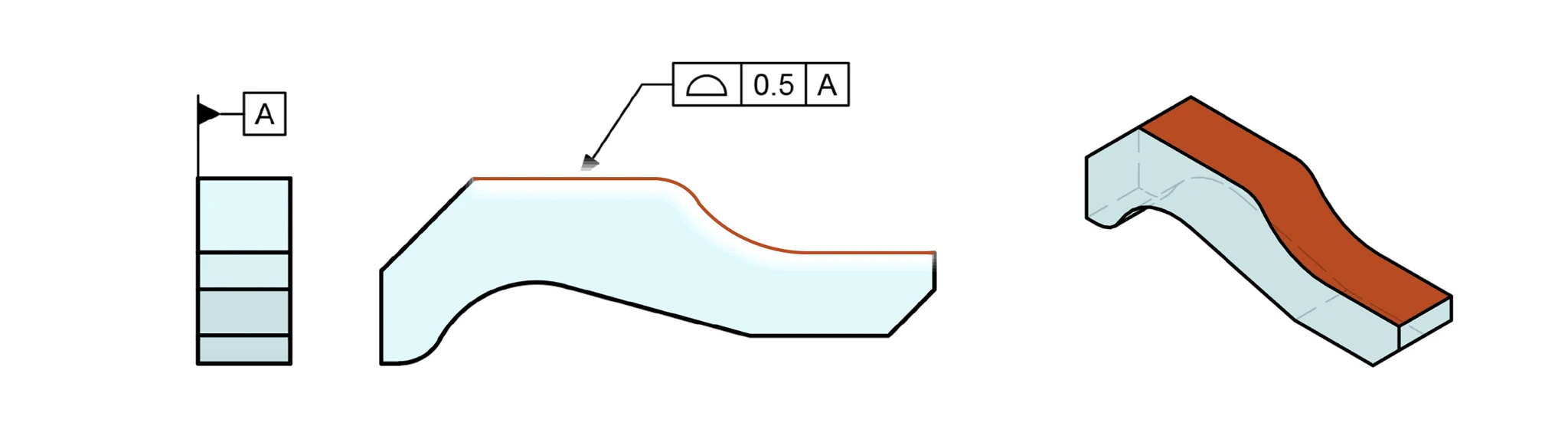

별도의 심볼이 없는 기본 윤곽공차는 지시선이 가리키는 서피스, 그리고 프로파일이 급격히 달라지는 경계까지를 통제 범위로 인식한다.

위의 그림과 같은 경우 윤곽공차의 적용범위는 다음과 같이 해석될 수 있다. 하지만, 누군가는 뚜렷한 경계로 보고, 누군가는 그렇지 않다고 보는 경우 해석의 차이가 생길 수 있다. 이 문제를 해결하기 위해 범위 지정 심볼이 사용되며, 이를 통해 공차 적용 영역이 도면 위에서 명확하게 특정된다.

비트윈 심볼 — 두 점 사이의 구간을 지정한다

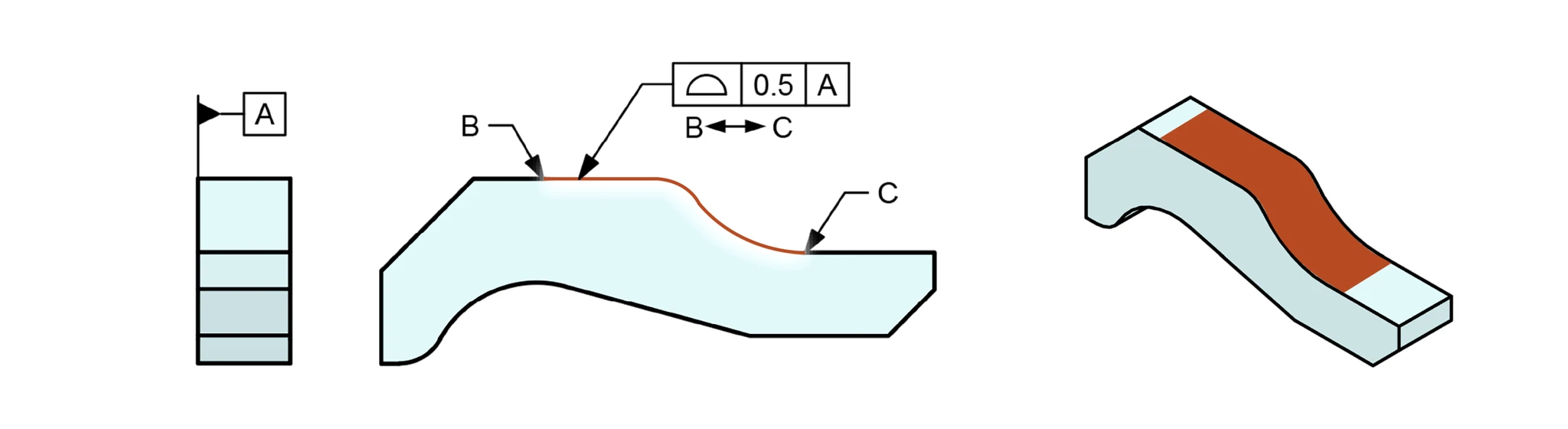

비트윈 심볼은 FCF 아래에 두 점의 이름과 함께 양방향 화살표(↔)로 표기한다. 도면에서 해당 서피스 위에 B, C와 같이 두 개의 기준점을 표시하고, FCF 아래에 B↔C 형태로 표기하면 B점과 C점 사이의 프로파일에만 해당 윤곽공차가 적용됨을 나타낸다.

이 심볼은 부품의 일부 서피스만 엄격하게 통제해야 할 때 특히 유용하다. 예를 들어 상단의 평면 구간과 그 옆의 곡면 구간이 서로 매끄럽게 이어지는 부품에서, 설계자가 두 구간 전체가 아닌 특정 구간만 통제하려 할 때 비트윈 심볼로 그 경계를 명확히 선언할 수 있다. 명시된 두 점 사이의 프로파일만이 해당 윤곽공차의 통제를 받고, 그 외 영역은 별도로 공차를 정의하거나 일반 공차를 따르게 할 수 있다.

올어라운드 심볼 — 연결된 모든 서피스를 한 번에 통제한다

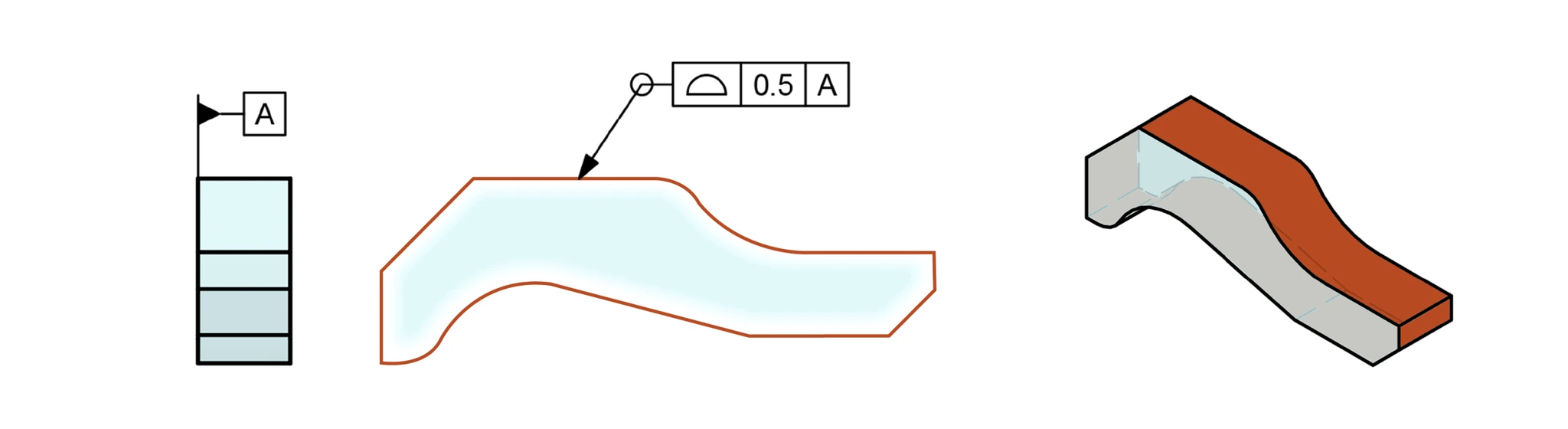

올어라운드 심볼은 FCF의 지시선이 꺽이는 부분에 단일 원(○)으로 표현한다. 이 심볼이 사용되면, 지시선이 가리키는 서피스와 그 서피스에 연결된 모든 서피스에 동일한 윤곽공차가 적용된다.

이 심볼은 비정형 피쳐의 형상을 통제해야 할 때 매우 강력한 도구가 된다. 단순한 원통이나 평면처럼 위치공차 하나로 통제하기 어려운 복잡한 곡면 피쳐는, 올어라운드 심볼이 붙은 윤곽공차 하나로 해당 피쳐를 이루는 모든 기하학적 속성(사이즈, 모양, 자세, 위치)을 통제할 수 있다. 여러 개의 개별 공차 대신 올어라운드 윤곽공차 하나로 복수의 피쳐를 포괄적으로 통제하는 효율적인 방식이다.

올오버 심볼 — 부품을 이루는 모든 표면에 적용한다

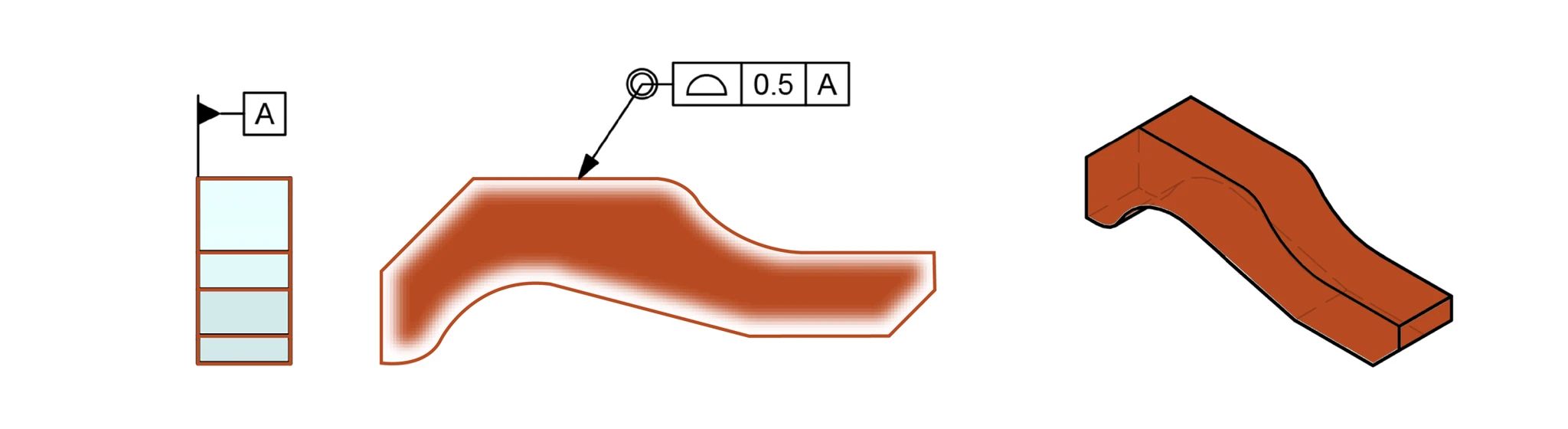

올오버 심볼은 올어라운드 심볼과 외형이 유사하지만, 지시선 꺽임부에 두 개의 동심원(◎)으로 표현하여 구분한다. 이 심볼이 사용되면 해당 윤곽공차는 부품을 구성하는 모든 표면, 즉 부품 전체에 일괄 적용된다.

올오버 심볼은 3D 프린팅 부품이나 주조 부품처럼 전체 표면이 균일한 정밀도로 관리되어야 하는 경우에 주로 활용된다. 이런 부품들은 표면 거칠기가 상대적으로 크고 공차도 느슨한 편이지만, 형상 전체가 허용 범위 안에 있는지 일괄 검증해야 한다. CMM의 레이저 스캐닝 기능과 결합하면, 부품 전체 표면을 스캔한 뒤 어느 영역이 공차를 벗어났는지 지도처럼 시각화하는 데 직접 활용할 수 있어 검사 효율을 크게 높인다. 단, 올오버 심볼은 ASME 표준에서만 사용 가능하며 ISO 표준에는 이에 대응하는 심볼이 없다는 점에 주의해야 한다.

세 심볼의 선택 기준

세 심볼은 통제하려는 범위에 따라 자연스럽게 구분된다. 부품 위의 특정 구간만 제한적으로 통제해야 한다면 비트윈 심볼을, 지시선이 가리키는 피쳐와 연결되는 모든 면을 통제해야 한다면 올어라운드 심볼을, 부품 전체 표면을 하나의 공차로 통제해야 한다면 올오버 심볼을 선택한다. 이 세 심볼을 적절히 구분해서 사용하면 불필요한 공차 기입을 줄이고 도면의 명확성을 높일 수 있다.

마무리

윤곽공차는 공차값도 결정해야 해야 하지만, 적용 범위를 어떻게 할지도 함께 결정해야 한다. 윤곽공차가 기본적으로 통제하는 범위가 아닌 다른 범위로 통제해야 하거나, 범위가 불분명하다면, 이를 분명히 해야 설계 완성도가 높아진다.

비트윈 심볼은 두 점 사이의 경계를 명확히 선언하고, 올어라운드 심볼은 연결된 모든 면을 하나의 공차로 묶으며, 올오버 심볼은 부품 전체를 단일 공차로 통제한다. 이 세 심볼은 단순히 도면 기호가 아니라, 설계자가 검사자와 제조자에게 "이 공차가 정확히 어디에 적용되는지"를 오해 없이 전달하는 언어다. 범위가 모호한 윤곽공차는 해석의 차이를 낳고, 그 차이는 불합격 판정이나 재작업으로 이어질 수 있다. 올바른 심볼의 선택이 곧 명확한 설계 언어의 출발점임을 기억하자.
