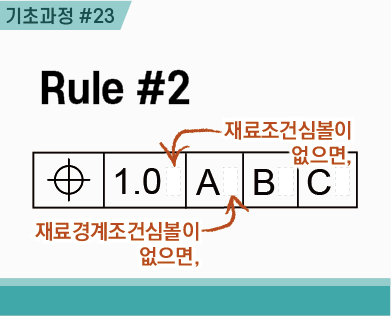

기초 #23 Rule #2 : ASME Y14.5에서 가장 중요하고 기본이 되는 원칙

ASME Y14.5는 몇 개의 기본 원칙을 규정하고 있다. 그 중 두 가지는 아주 중요해서 번호가 할당되어 있다.

Rule #1 : 피쳐의 모양에 대한 기본조건.
Rule #2 : 공차와 데이텀 피쳐에 대한 기본조건.



먼저 Rule #1을 설명했다. 이번에는 Rule #2를 설명한다.

---



공차는 기본적으로 RFS에서 적용된다.

데이텀 피쳐는 기본적으로 RMB를 참조한다.

---

재료상태조건 (RFS, MMC, LMC)

공차는 기본적으로 RFS에서 적용된다. RFS는 Regardless of feature size의 약어이다. 실제 피쳐 사이즈가 얼마든 상관없이 FCF에 표기된 공차가 적용됨을 의미한다. 따라서 항상 표기된 공차가 적용된다. RFS는 공차를 정의하는 재료상태의 디폴트 조건이다.

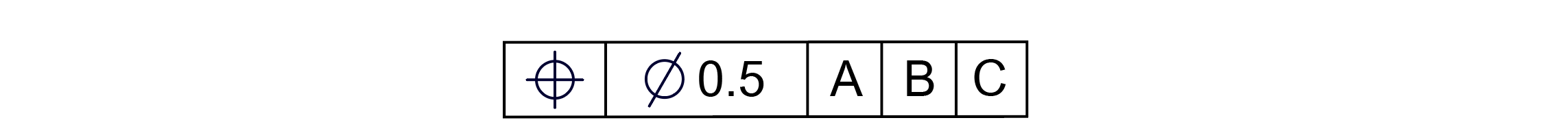

공차 크기를 정의하는 칸에 재료상태조건 모디파이어가 없다면, 공차는 FCF에 표기된 공차가 적용된다. Rule #2은 이를 분명히 하고 있지만Rule #2이 아니더라도 당연히 표기된 공차가 적용될 것이다. Rule #2은 당연한 것을 선언한 것에 불과하다.



RFS는 MMC, LMC와 비교했을 때 그 의미가 드러난다. RFS를 공차의 재료상태조건으로 하면, 실제 피쳐 사이즈가 얼마든 상관없이 표기된 공차가 적용된다. 이에 반해 MMC, LMC를 공차의 재료상태조건으로 하면, 실제 피쳐 사이즈가 얼마냐에 따라 실제로 허용할 수 있는 편차, 즉 공차가 달라진다.



기본조건인 RFS 조건은 "RFS"라는 표현때문에 피쳐 사이즈와 무관한 뭔가를 말하는 것 같지만, 피쳐 실제 사이즈와 상관없이 적용된다는 말은 항상 표기된 공차를 적용한다는 것이다. 피쳐 실제 사이즈는 고려하지 않고 표기된 공차가 그대로 적용된다는 것이다. MMC, LMC를 공차의 재료상태조건으로 하면 피쳐 실제 사이즈를 고려하여 공차가 정의되기 때문에, RFS는 그와 대비되는 상태일 뿐 지극히 자연스러운 상태이다.

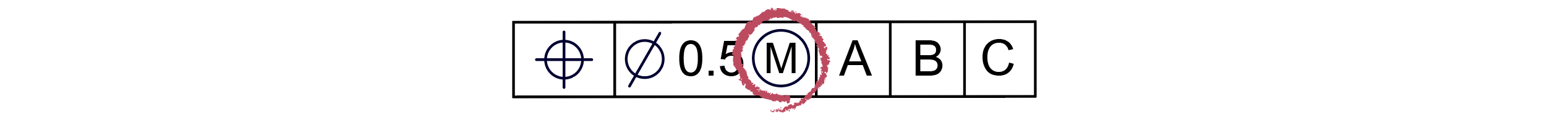

공차값 다음에 모디파이어 Ⓜ︎이 명시되어 있다면, 표기된 공차는 피쳐의 재료가 최대인 상태일 때 적용된다.

따라서 표기된 공차 ⌀0.5는 피쳐의 실체가 최대가 되는 상태일 때만 적용되고, 피쳐의 실체가 최대보다 작다면 공차는 달라진다.

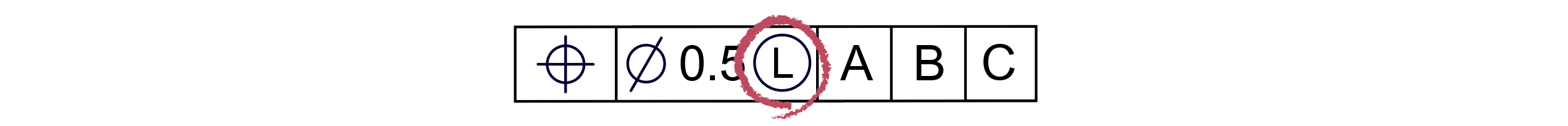

공차값 다음에 모디파이어 Ⓛ이 명시되어 있다면, 표기된 공차는 실체가 최소인 상태일 때만 적용된다.

따라서 표기된 공차 ⌀0.5는 피쳐의 실체가 최소가 되는 상태일 때만 적용되고, 피쳐의 실체가 최소보다 크다면 공차는 달라진다.

---

재료경계조건 (RMB, MMB, LMB)

또한 Rule #2는 기본적으로 데이텀 피쳐는 데이텀 피쳐의 RMB를 참조한다고 규정한다. 앞서 설명한 공차의 재료조건은 사이즈 피쳐에만 적용되는 것과 달리 Rule #2의 데이텀 피쳐 경계의 재료조건은 서피스라도 경계가 생성되면 서피스에도 사용할 수 있다.



기본적으로, 데이텀 피쳐를 참조할 때 참조하는 경계는 실제 데이텀 피쳐의 경계를 사용한다. 이를 RMB 경계라고 한다. 실제 피쳐는 편차가 있기 때문에 RMB 경계의 크기는 고정되지 않는다.

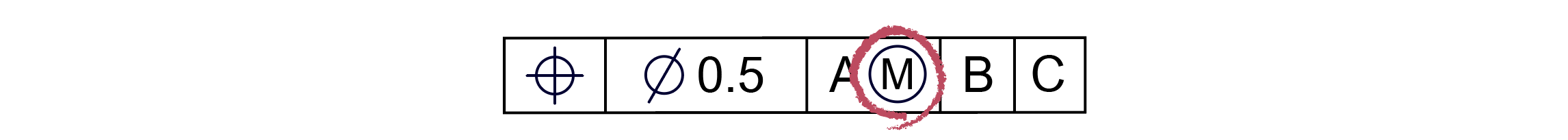

데이텀 피쳐 문자 다음에 모디파이어 Ⓜ︎이 명시되어 있다면, 데이텀 피쳐를 참조할 때 경계는 데이텀 피쳐의 실체가 최대가 될 때의 피쳐 경계를 참조한다. 이를 MMB 경계라고 한다. 실제 피쳐는 편차가 있을 지라도 MMB 경계는 실체가 최대가 되는 상태로 정해지기 때문에 MMB 경계의 크기는 고정된다.

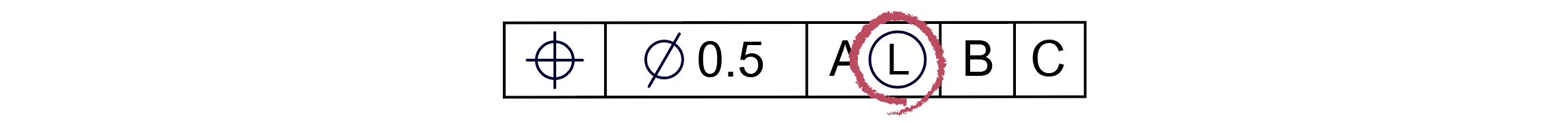

데이텀 피쳐 문자 다음에 모디파이어 Ⓛ이 명시되어 있다면, 데이텀 피쳐를 참조할 때 경계는 데이텀 피쳐의 실체가 최소가 될 때의 피쳐 경계를 참조한다. 이를 LMB 경계라고 한다. 실제 핀쳐는 편차가 있을 지라도 LMB 경계는 실체가 최소가 되는 상태로 정해지기 때문에 LMB경계의 크기는 고정된다.

---

Rule #2에서는 표기된 공차는 피쳐의 실제 사이즈와 상관없이 FCF에 표기된 공차가 그대로 적용되고, 데이텀 피쳐는 피쳐의 실제 경계를 그대로 참조한다고 규정하고 있다. 표기된 공차가 그대로 적용되지 않는 경우 어떤 효과가 있는지 데이텀 피쳐를 피쳐의 실제 경계를 그대로 참조하지 않는 경우 어떤 효과가 있는지 차례로 살펴볼 예정이다.
