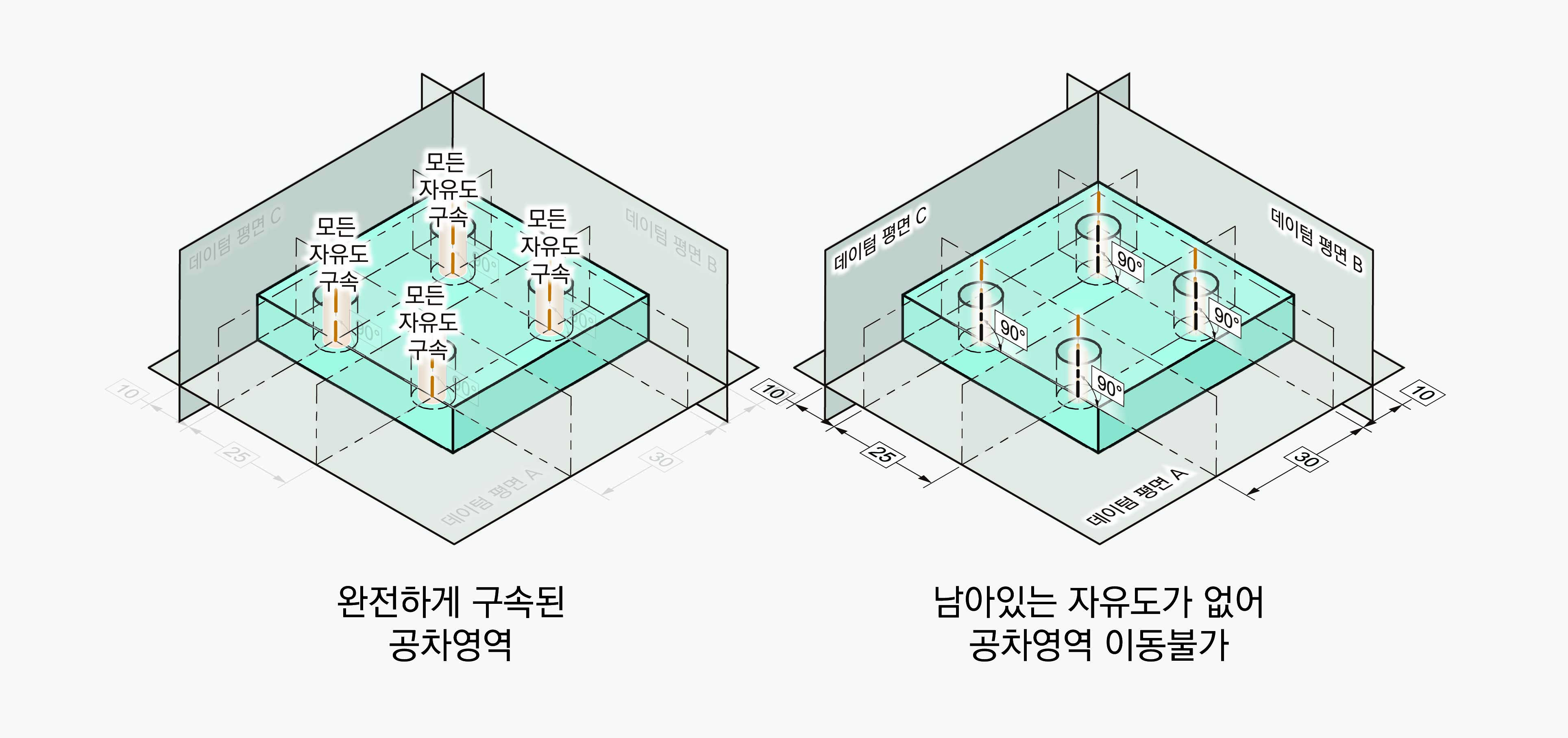

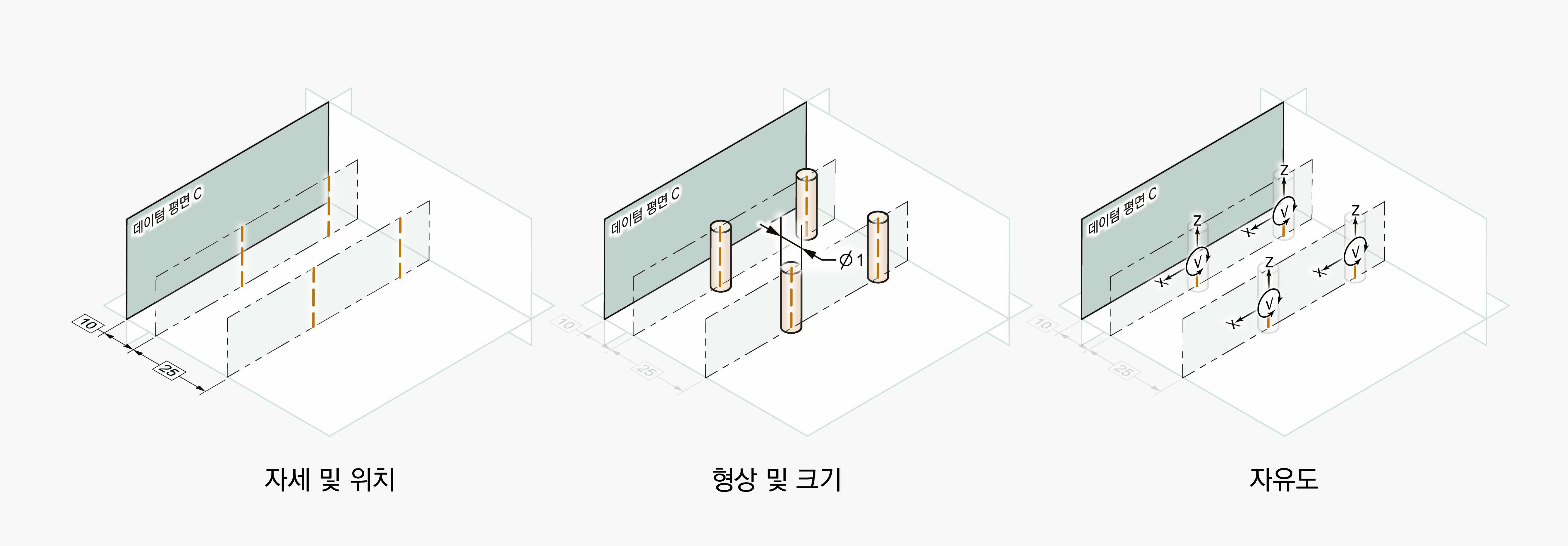

GD&T로 통제할 때 보통은 다음 그림과 같이 모든 자유도가 구속된 상태로 정의하고 통제한다.

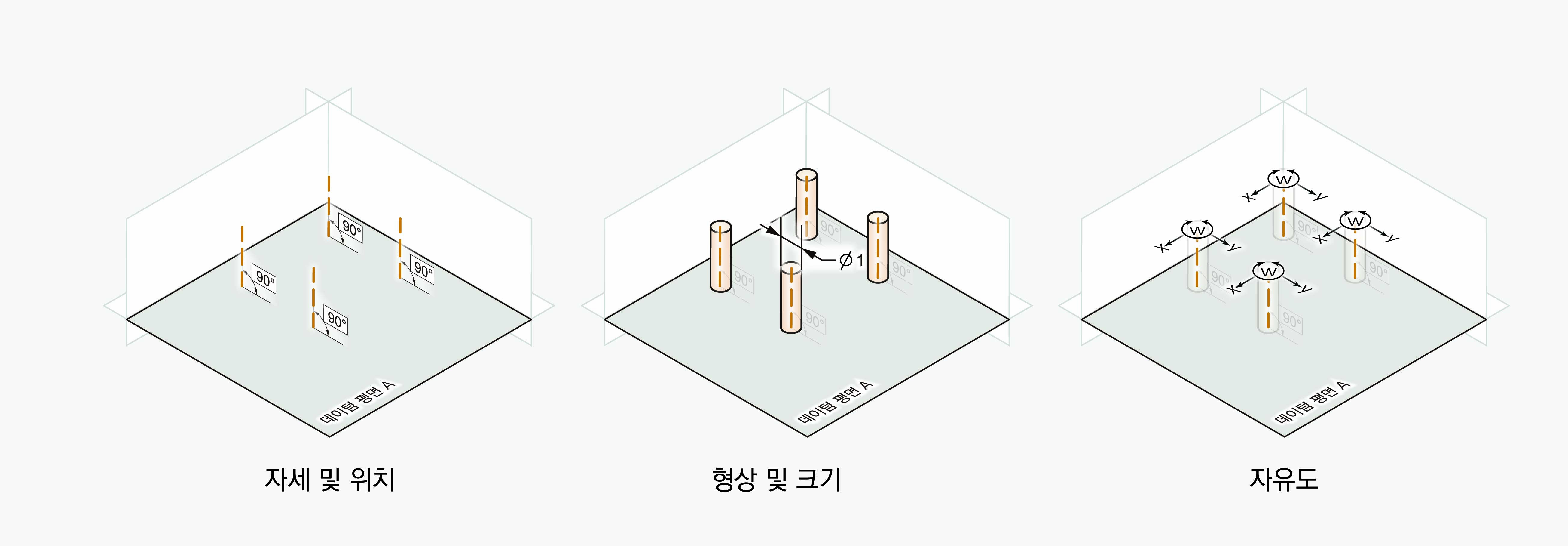

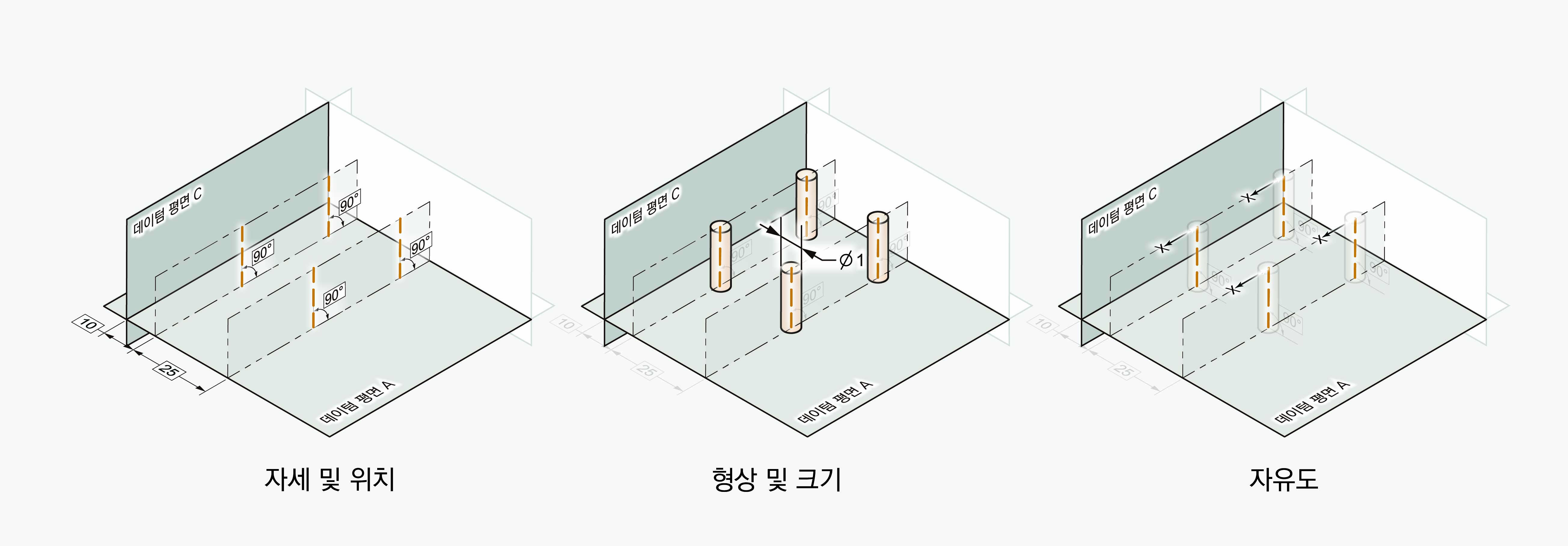

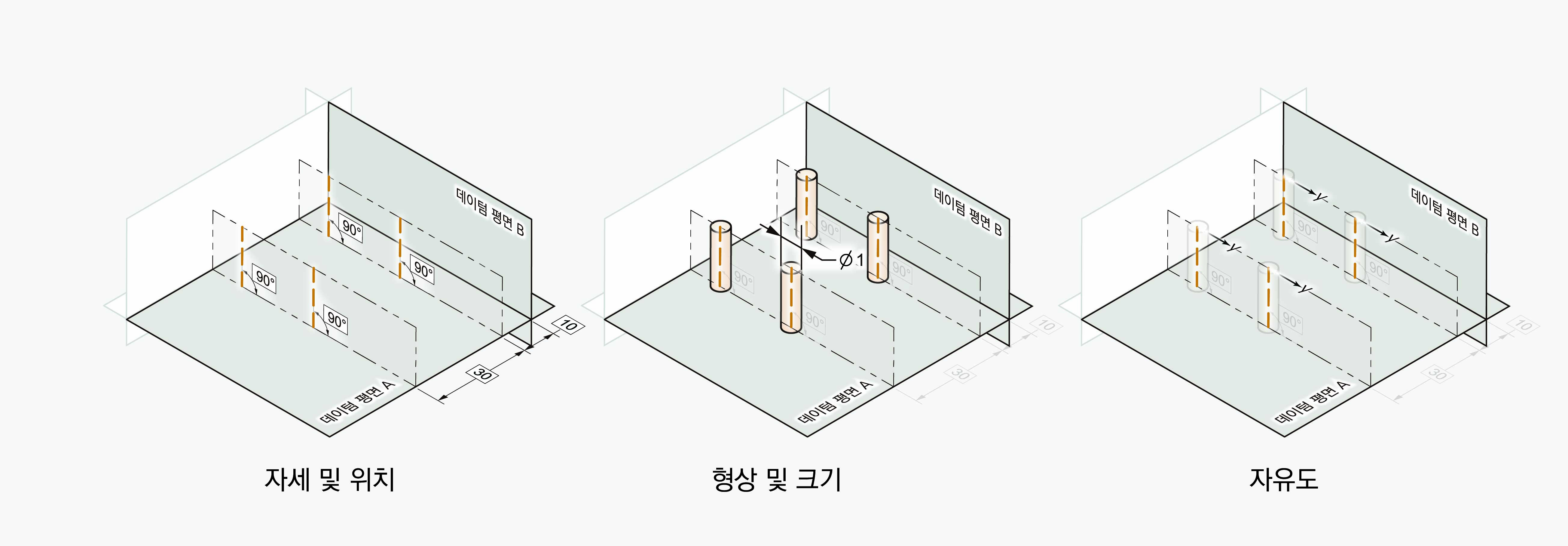

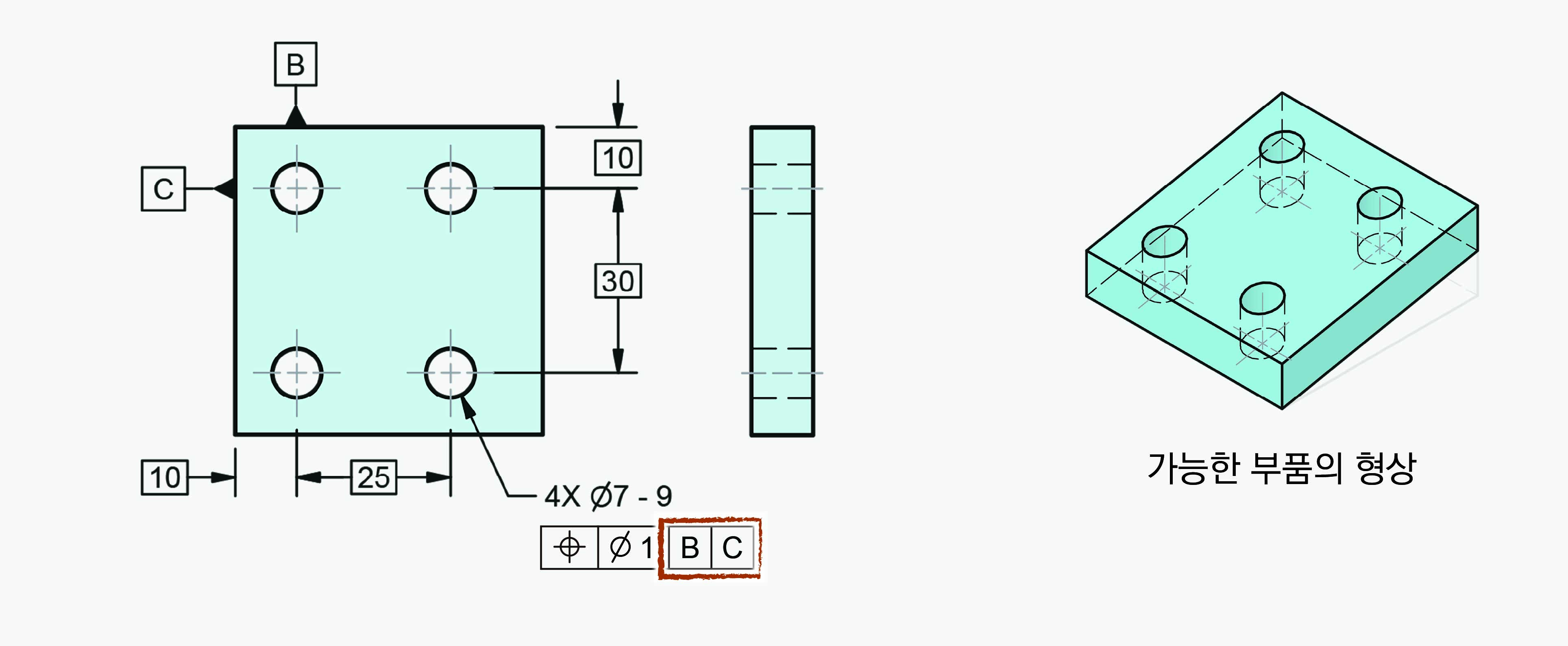

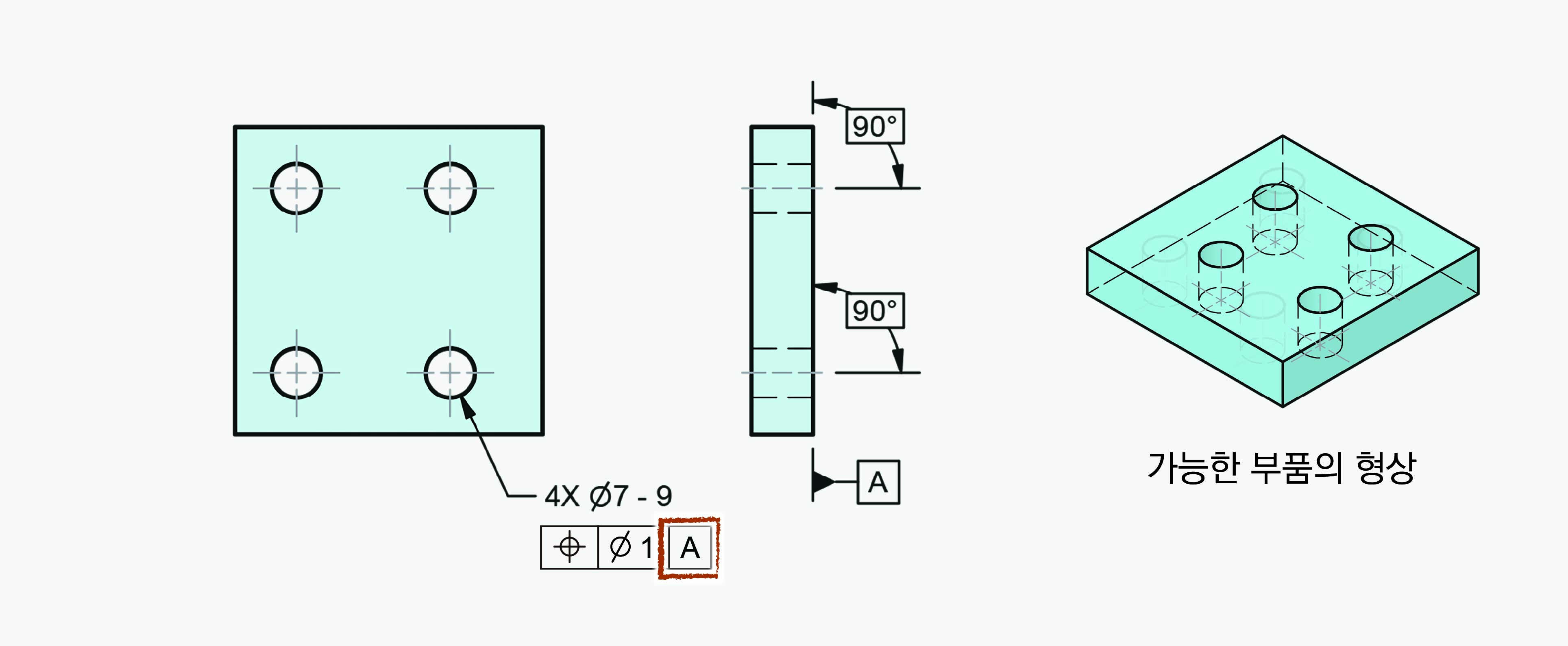

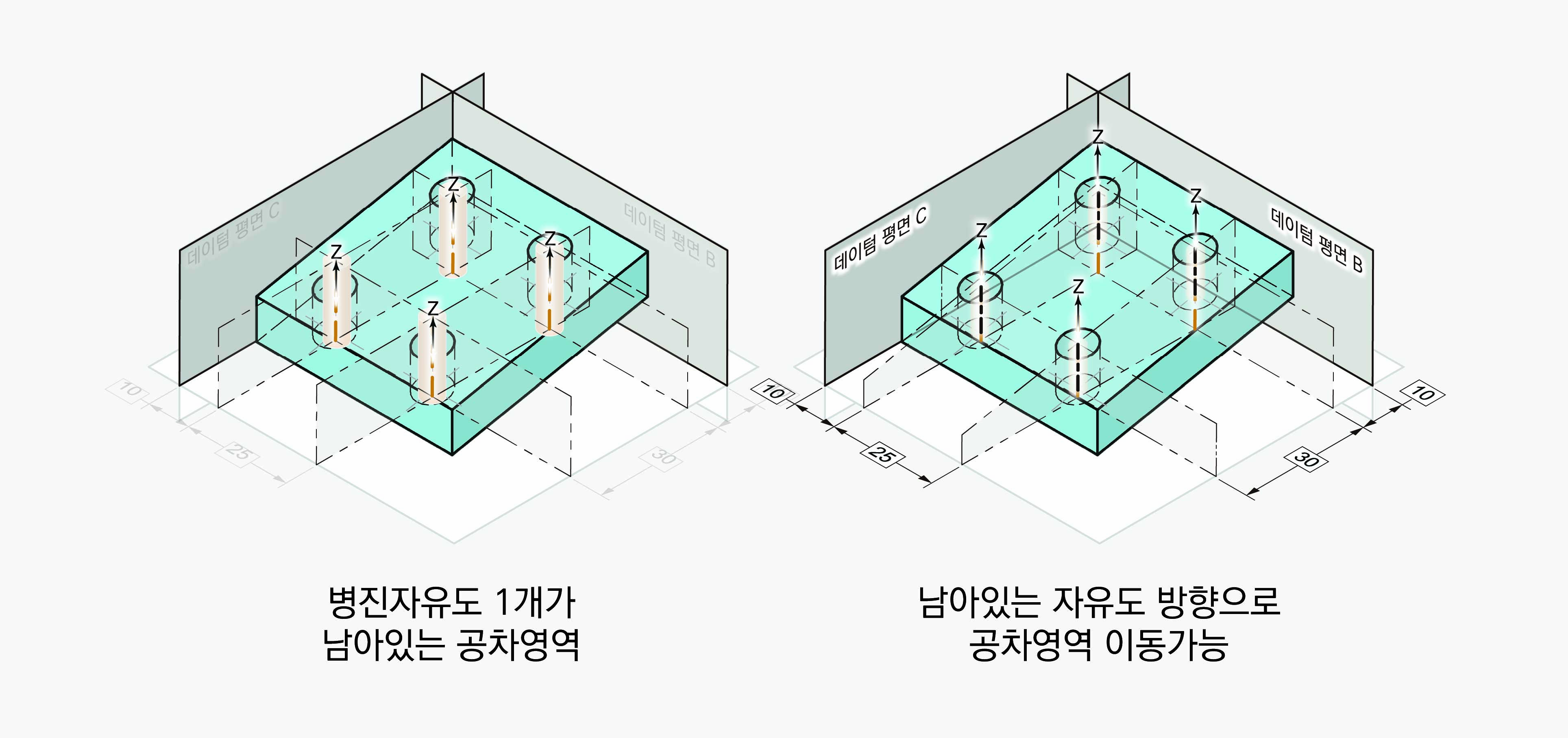

하지만 GD&T는 피쳐의 역할에 따라 공차영역의 자유도까지 통제할 수 있다. 피쳐의 역할에 따라 모든 자유도를 제한해야 하는 경우도 있지만 일부 자유도만 제한하여도 충분한 경우도 있다. 자유도를 일부만 제한하였을 때 부품이 어떻게 제작될 수 있는지 데이텀 피쳐 A, B, C를 참조할 수 있는 7가지 경우를 각각 살펴보자.

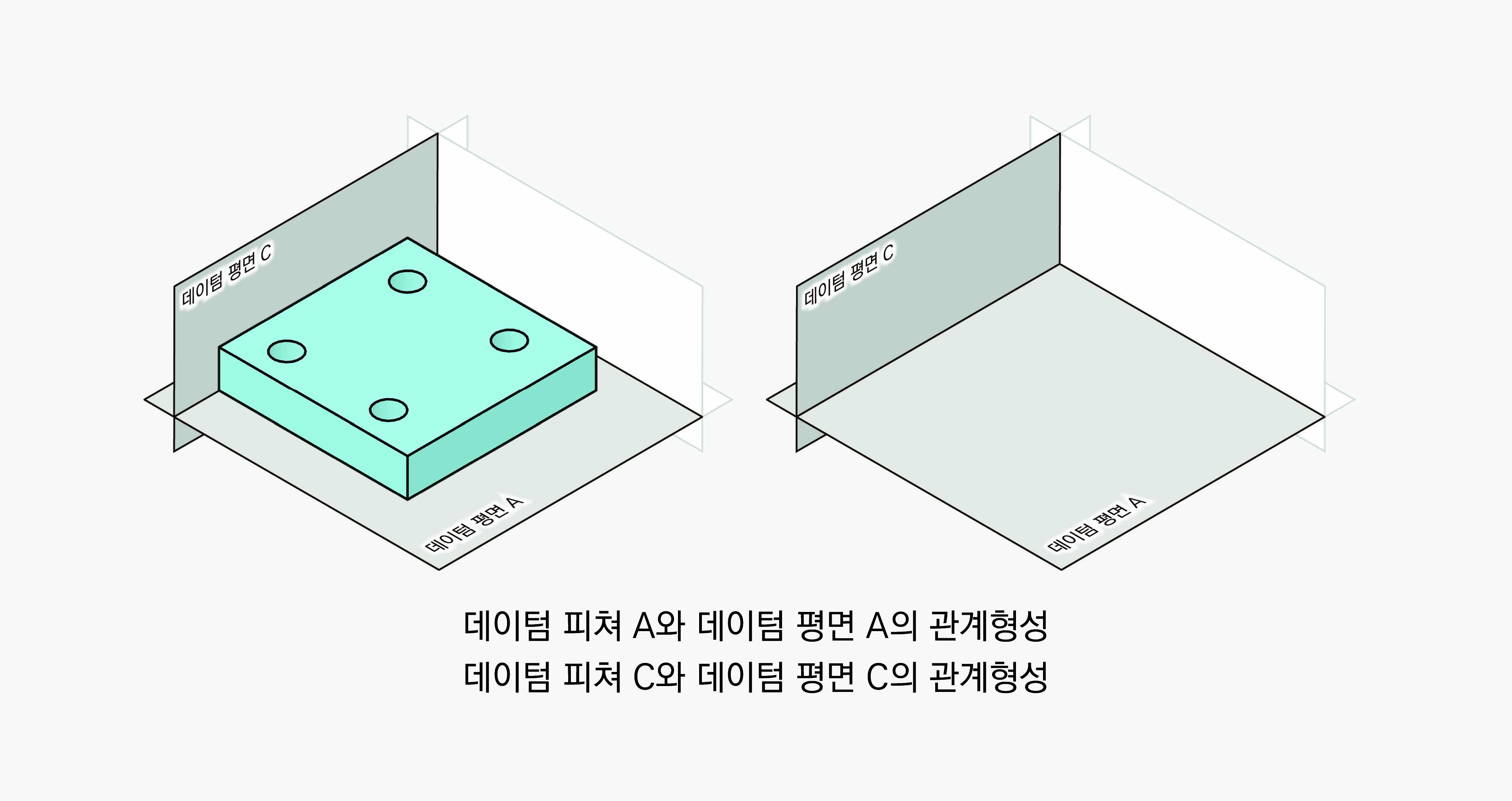

1) DRF_A
2) DRF_AB
3) DRF_AC
4) DRF_ABC
5) DRF_B
6) DRF_C
7) DRF_BC
